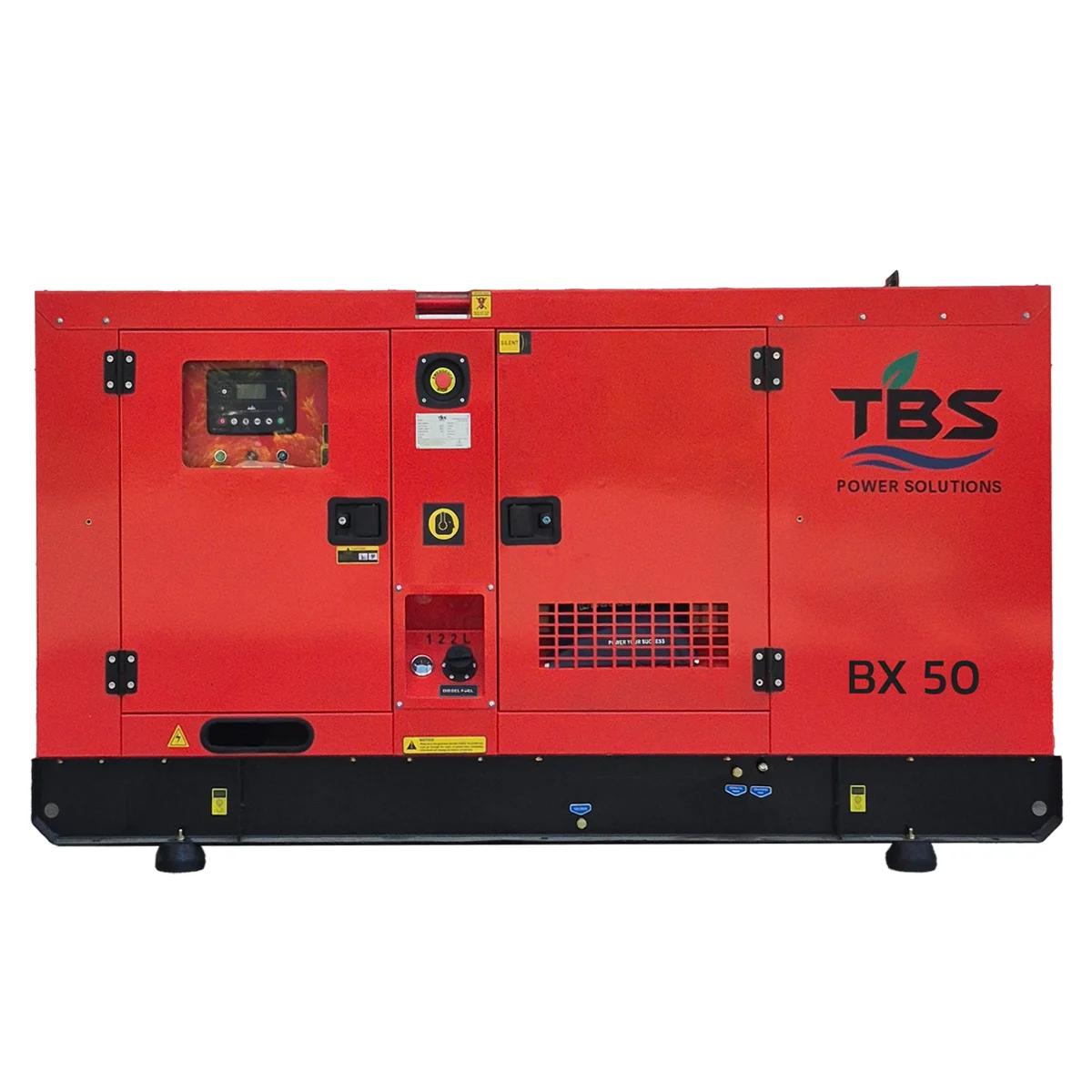

دیزل ژنراتور مدل BX 50 توان 50 کاوا

بررسی تخصصی و فنی دیزل ژنراتور 50 کاوا TBS مدل BX 50

تامین برق پایدار در پروژه‌های صنعتی و ساختمانی مستلزم استفاده از تجهیزاتی است که توانایی کارکرد طولانی‌مدت تحت بار سنگین را داشته باشند. دیزل ژنراتور 50 کاوا TBS با بهره‌گیری از موتور مهندسی شده بادوین (Baudouin) فرانسه، یکی از مطمئن‌ترین گزینه‌ها برای تامین انرژی الکتریکی است.

این دستگاه با تولید توان پرایم 40 کیلووات (50 کاوا) و حداکثر توان اضطراری 48 کیلووات، ظرفیت مناسبی برای راه‌اندازی انواع الکتروموتورها، پمپ‌های آب، ماشین‌آلات تراشکاری و تجهیزات سه فاز فراهم می‌کند. چرخش موتور در این سیستم روی 1500 دور در دقیقه کالیبره شده است.

پایین بودن دور موتور، تنش‌های مکانیکی و استهلاک قطعات داخلی را به شدت کاهش داده و طول عمر مفید دستگاه را برای کارکردهای مداوم و شیفت‌های طولانی تضمین می‌کند.

تحلیل عملکرد موتور دیزلی Baudouin 4M06G50/5

نیروی محرکه این تجهیز توسط موتور قدرتمند Baudouin مدل 4M06G50/5 تامین می‌شود. این موتور دارای 4 سیلندر خطی با حجم جابجایی 2.3 لیتر است. قطر و کورس پیستون در ابعاد 89 در 92 میلی‌متر طراحی شده که نسبت تراکم 17.5:1 را در محفظه احتراق ایجاد می‌کند.

این نسبت تراکم بالا به معنای فشرده‌سازی حداکثری هوا و سوخت، احتراق کامل‌تر و تولید گشتاور بیشتر در دورهای پایین است. سیستم تنفس موتور از نوع توربوشارژ به همراه افترکولر می‌باشد. هوای ورودی به سیلندرها پس از فشرده‌سازی توسط پره‌های توربوشارژر، از طریق شبکه افترکولر خنک می‌شود تا چگالی و تراکم اکسیژن آن افزایش یابد.

این فرایند مهندسی شده، راندمان حجمی موتور را به شکل چشمگیری ارتقا داده و از افت توان خروجی در مناطق مرتفع یا شرایط آب و هوایی گرم جلوگیری می‌کند. خرید محصولات برند TBS به دلیل بهره‌گیری از این تکنولوژی‌های روز دنیا، یک سرمایه‌گذاری بلندمدت برای پروژه‌های عمرانی محسوب می‌شود.

سیستم سوخت‌رسانی، مصرف بهینه و کنترلر دور موتور

مدیریت مصرف سوخت در یک دیزل ژنراتور پارامتری حیاتی برای کاهش هزینه‌های جاری و لجستیک پروژه است. این دستگاه از سیستم تزریق مستقیم سوخت (Direct Injection) به همراه پمپ مکانیکی دقیق بهره می‌برد.

میزان مصرف گازوئیل در این موتور کاملاً اقتصادی است؛ به طوری که تحت بار کامل (100 درصد)، دستگاه تنها 10.7 لیتر در ساعت، در بار 75 درصد حدود 8 لیتر در ساعت و در بار 50 درصد 5.4 لیتر در ساعت سوخت مصرف می‌کند. ویژگی برجسته در این مدل، استفاده از گاورنر الکترونیکی است.

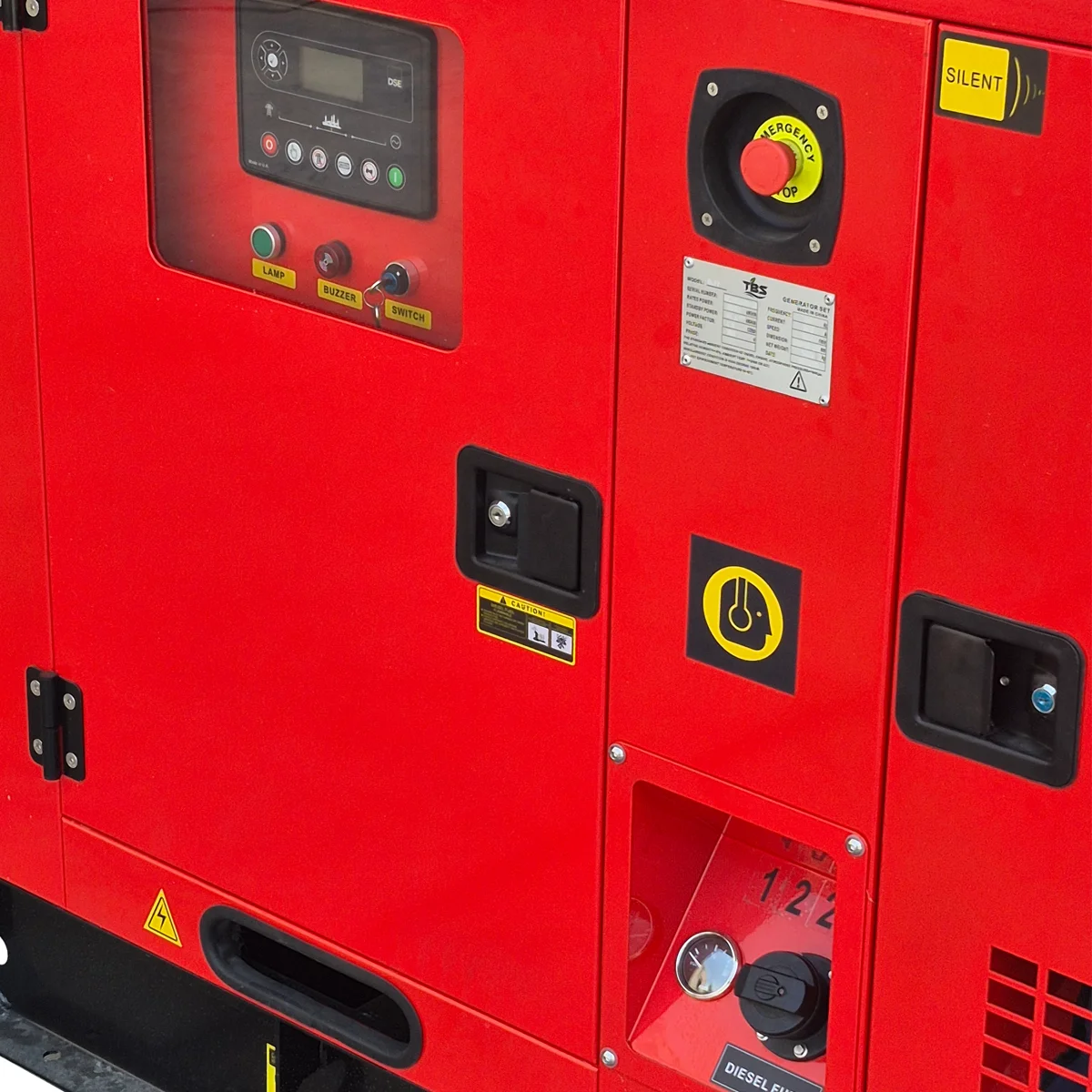

گاورنر الکترونیکی با دریافت لحظه‌ای سیگنال از سنسور دور موتور، میزان تزریق سوخت به سوزن‌ها را با دقت صدم ثانیه تنظیم می‌کند. این واکنش سریع باعث می‌شود هنگام ورود بارهای سلفی ناگهانی به شبکه، افت فرکانس و تغییرات ولتاژ به کمترین میزان ممکن برسد و تجهیزات حساس متصل به مدار، در برابر نوسانات برقی محافظت شوند.

کاربردهای عملی ژنراتور 40 کیلووات در پروژه‌ها

ظرفیت 40 کیلووات (توان دائم)، این دستگاه را به یک منبع تغذیه ایده‌آل برای مصارف صنعتی تبدیل کرده است. در محیط‌های کارگاهی، این توان برای راه‌اندازی همزمان چندین دستگاه جوش اینورتر صنعتی، فرزهای CNC، سنگ‌فرزهای بزرگ و بالابرهای کارگاهی کاملاً پاسخگو است.

از آنجایی که ولتاژ خروجی دستگاه 400 ولت (سه فاز) و 230 ولت (تک فاز) است، تکنسین‌ها می‌توانند مدارهای روشنایی، سیستم‌های تهویه مطبوع، کامپیوترها و ماشین‌آلات سه فاز پرمصرف را به صورت همزمان از طریق یک تابلوی توزیع استاندارد تغذیه کنند.

اصالت و کیفیت قطعات موتور بادوین، پایداری خروجی دستگاه را حتی در شیفت‌های کاری شبانه‌روزی تضمین می‌کند و از توقف عملیات به دلیل قطعی برق شبکه سراسری جلوگیری می‌نماید.

مشخصات آلترناتور WEG و کیفیت توان خروجی

بخش تبدیل انرژی مکانیکی به الکتریکی در این مجموعه بر عهده آلترناتور بی‌نظیر WEG مدل GTA201AIHV گذاشته شده است. این ژنراتور 4 قطبی (4 پل)، دارای توان اسمی 53 کاوا می‌باشد. قرار دادن یک آلترناتور 53 کاوا در کنار موتور 50 کاوا، یک طراحی هوشمندانه است که ظرفیت مازادی برای سیستم ایجاد کرده و از داغ شدن سیم‌پیچ‌ها در بارهای لحظه‌ای نامتعارف به شدت جلوگیری می‌کند.

ضریب قدرت در این آلترناتور عدد استاندارد 0.8 تعیین شده و فرکانس خروجی را به صورت پایدار روی 50 هرتز نگه می‌دارد. ساختار داخلی آلترناتور از متریال مرغوب با کلاس حرارتی بالا عایق‌بندی شده تا در محیط‌های پر گرد و غبار یا شرجی، مقاومت و طول عمر بالایی داشته باشد. همچنین قابلیت تحمل جریان‌های راه‌اندازی (Inrush Current) برای الکتروموتورهای سنگین در این آلترناتور بهینه‌سازی شده است.

ابعاد، ساختار فیزیکی و الزامات نصب دستگاه

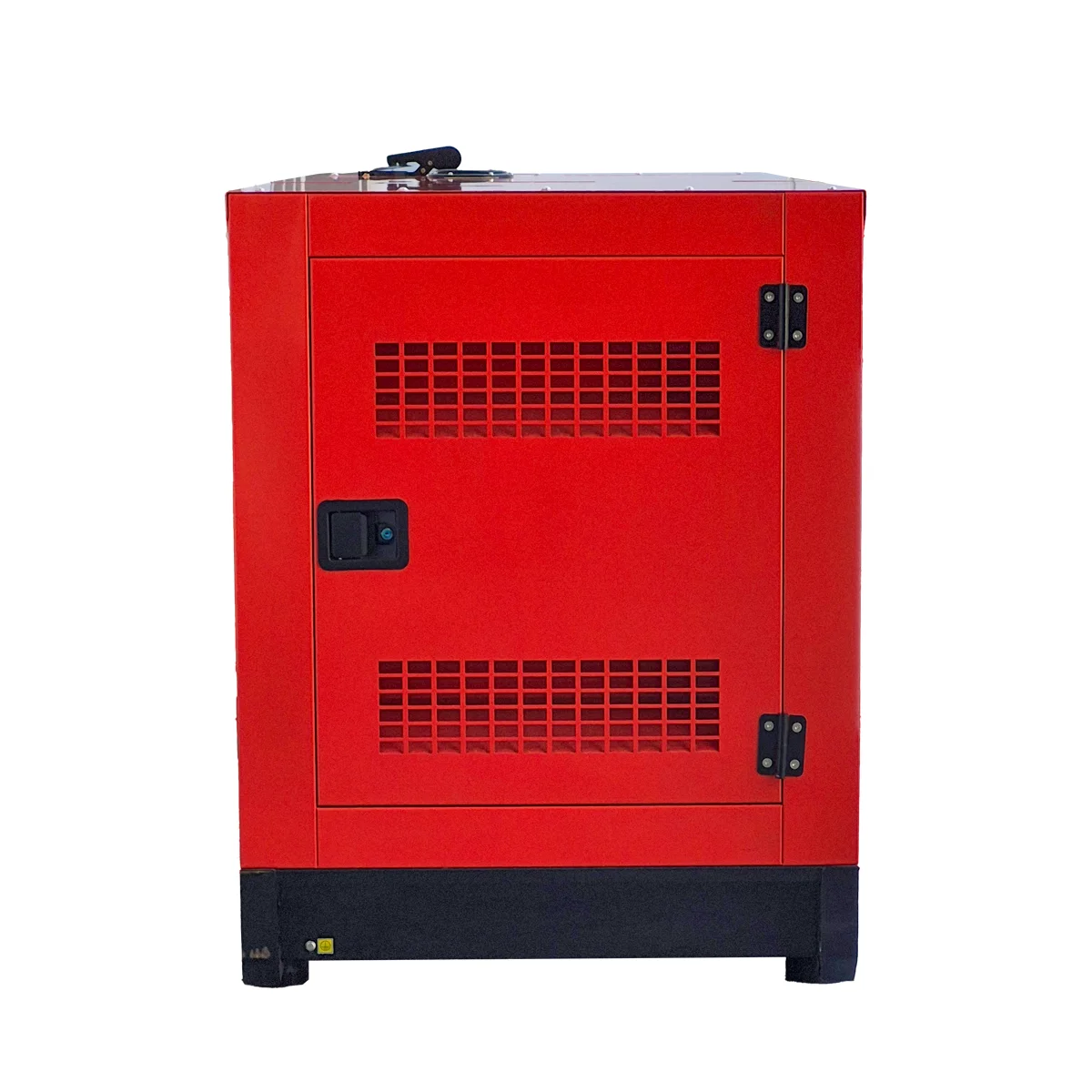

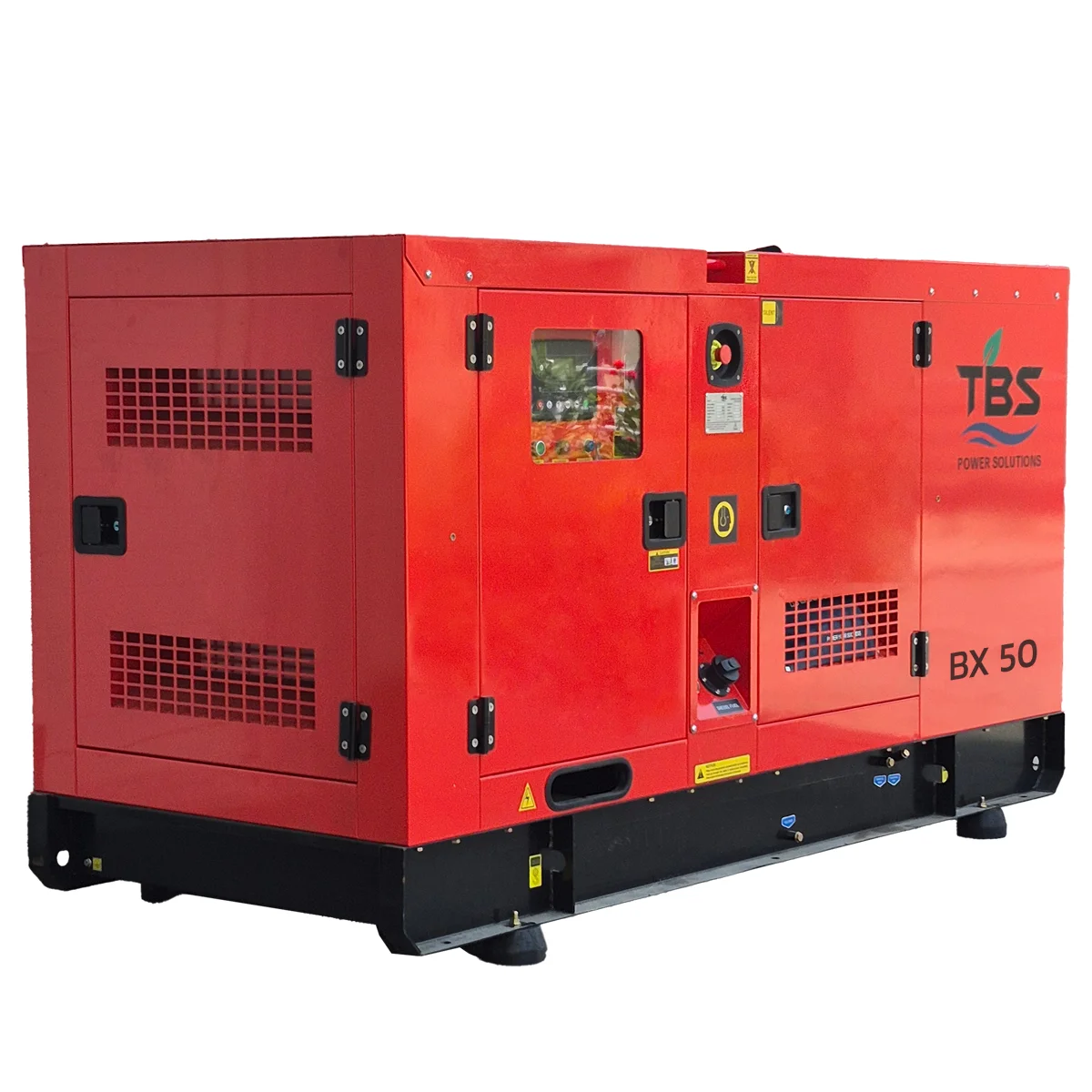

طراحی شاسی و بلوک موتور دیزل ژنراتور 50 کاوا TBS با رویکرد فشردگی و بهینه‌سازی فضای نصب صورت گرفته است. این دستگاه با طول 1185 میلی‌متر، عرض 684 میلی‌متر و ارتفاع 797 میلی‌متر، قابلیت استقرار در موتورخانه‌های کوچک یا فضاهای محدود کارگاهی را دارد.

وزن خشک دستگاه (بدون احتساب روغن موتور و آب رادیاتور) 286 کیلوگرم ارزیابی شده است که برای یک ژنراتور صنعتی با بلوک سیلندر چدنی در این سطح توان، وزنی استاندارد محسوب می‌شود. میزان صدای تولیدی این مدل در حین کار 105.5 دسی‌بل است.

با توجه به این حجم از صدای آکوستیک، احداث کانوپی (اتاقک سایلنت) یا نصب در موتورخانه ایزوله دارای دیواره‌های جاذب صوت برای فضاهای درمانی یا مسکونی الزامی است.

دمای گازهای خروجی از اگزوز در زیر بار کامل به 700 درجه سانتی‌گراد می‌رسد؛ بنابراین لوله‌کشی اگزوز باید با استفاده از عایق‌های حرارتی نسوز پشم سنگ و لوله‌های فلزی با سایز استاندارد به فضای آزاد بیرون از موتورخانه هدایت شود تا از افت توان به دلیل پس‌زدگی دود جلوگیری گردد.

شرایط نگهداری استاندارد و سرویس‌های مکانیکی

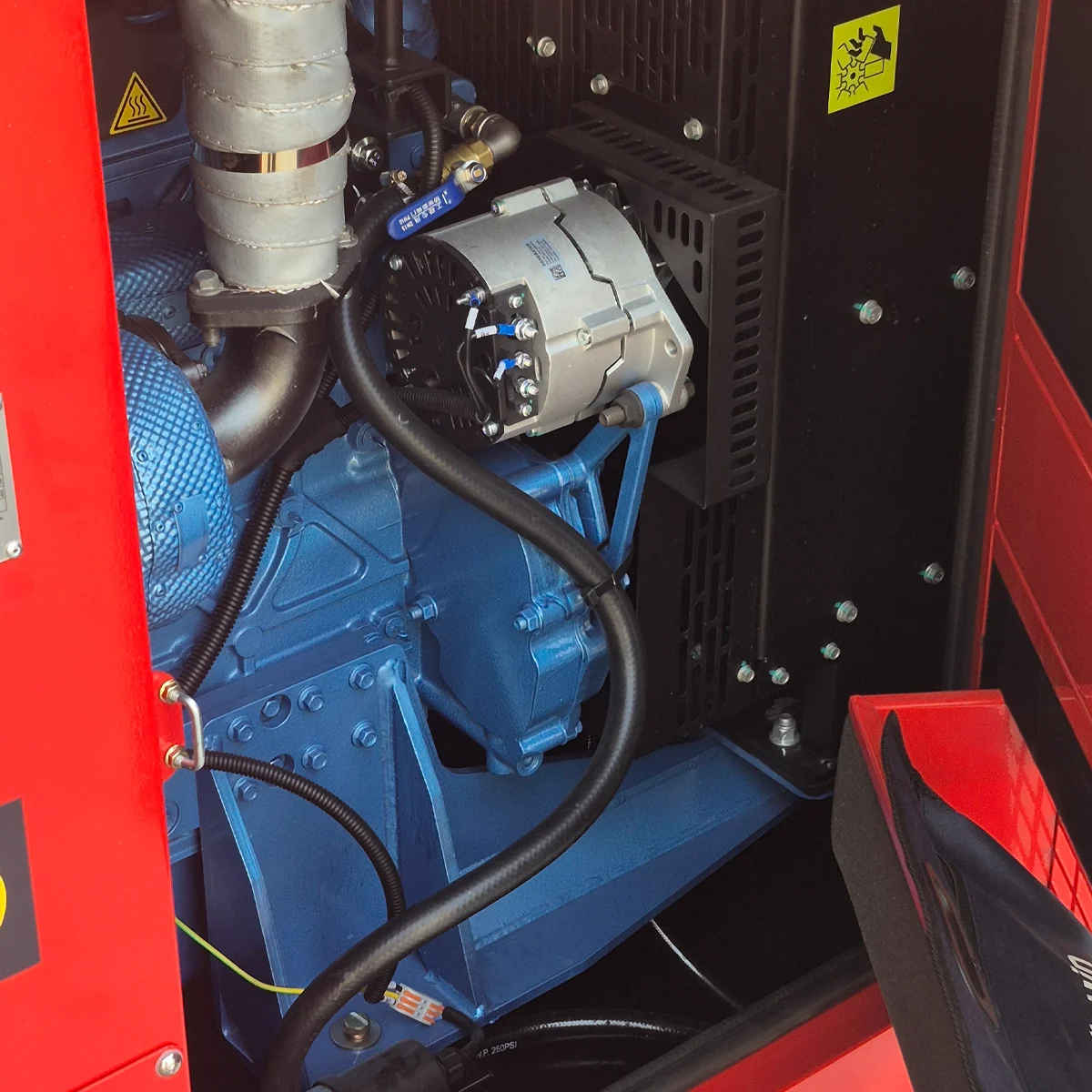

حفظ راندمان اسمی و جلوگیری از فرسایش زودرس موتور چهار زمانه این ژنراتور، منوط به رعایت دقیق جدول سرویس‌های دوره‌ای است. سیستم دفع حرارت دستگاه از نوع آب خنک (رادیاتور دار) بوده و گنجایش مایع خنک‌کننده (ترکیب استاندارد آب مقطر و ضدیخ ضدجوش) در آن 5 لیتر است.

بازدید روزانه سطح سیال رادیاتور، بررسی عدم نشتی شلنگ‌ها و اطمینان از سلامت تسمه پروانه باید در چک‌لیست اپراتور قرار گیرد. ظرفیت مخزن کارتل برای روغن موتور، بسته به شرایط تخلیه بین 7.1 تا 9.5 لیتر است.

تعویض روغن به همراه فیلتر روغن اصلی و فیلترهای آبگیر سوخت باید به صورت منظم و بر اساس ساعت‌کارکرد ثبت شده در برد کنترلر انجام پذیرد. سیستم استارت الکتریکی دستگاه ولتاژ خود را از یک مدار DC 12 ولت تامین می‌کند.

بازدید قطب‌های باتری، تمیز کردن سولفاته احتمالی و تست ولتاژ خروجی دینام شارژر در زمان خاموشی دستگاه، استارت سریع و بدون وقفه موتور را در زمان قطع شبکه سراسری برق کاملاً تضمین می‌کند.
